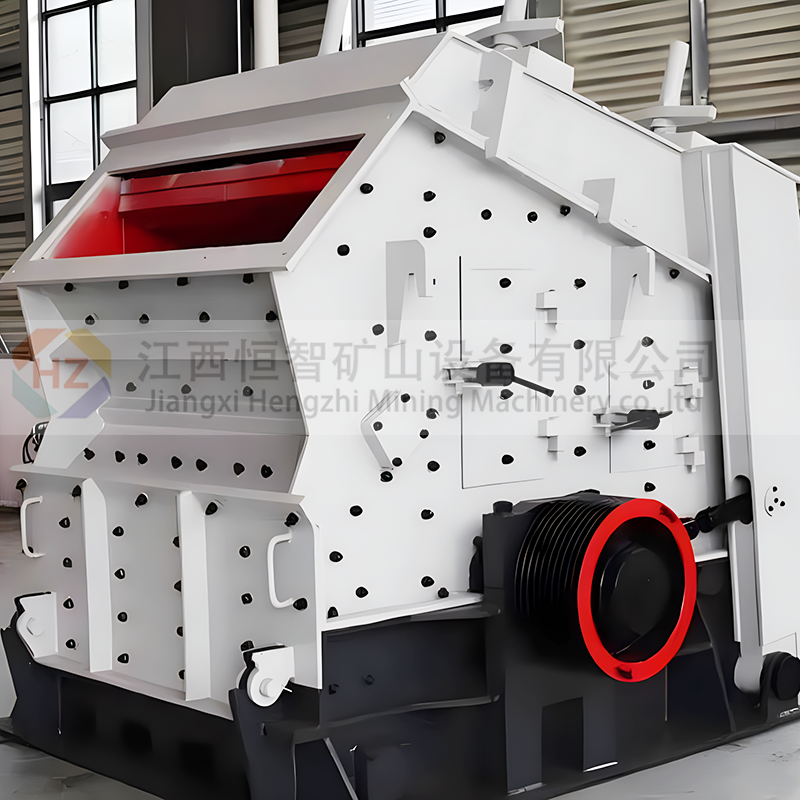

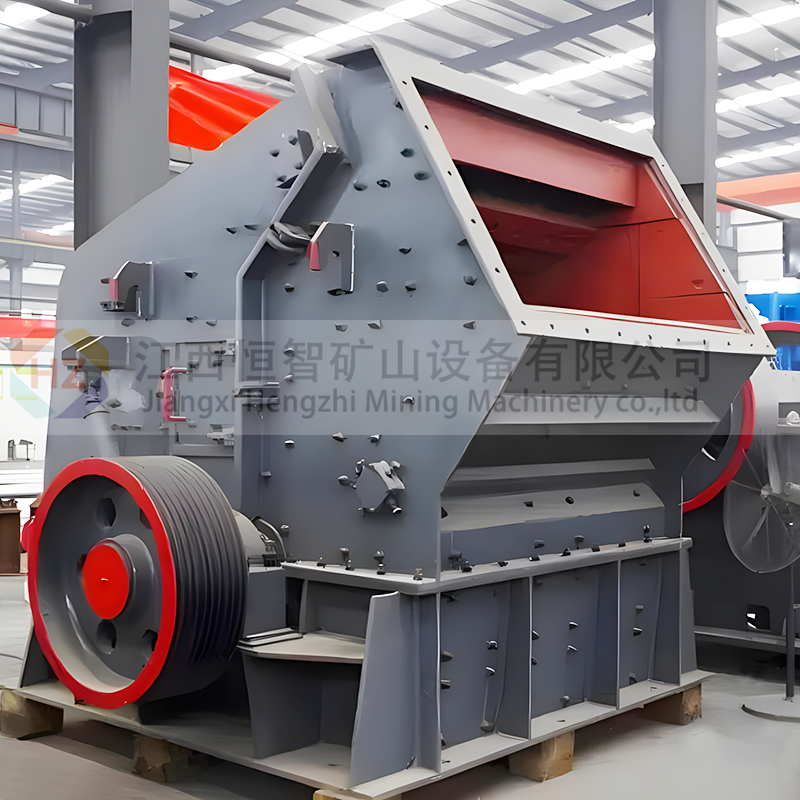

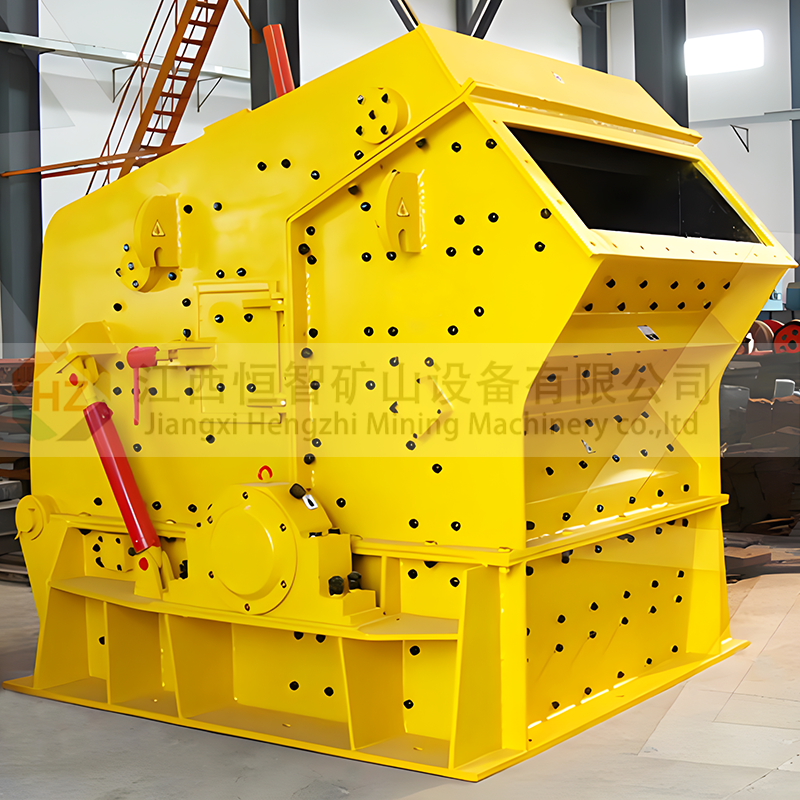

反击式破碎机产品介绍:

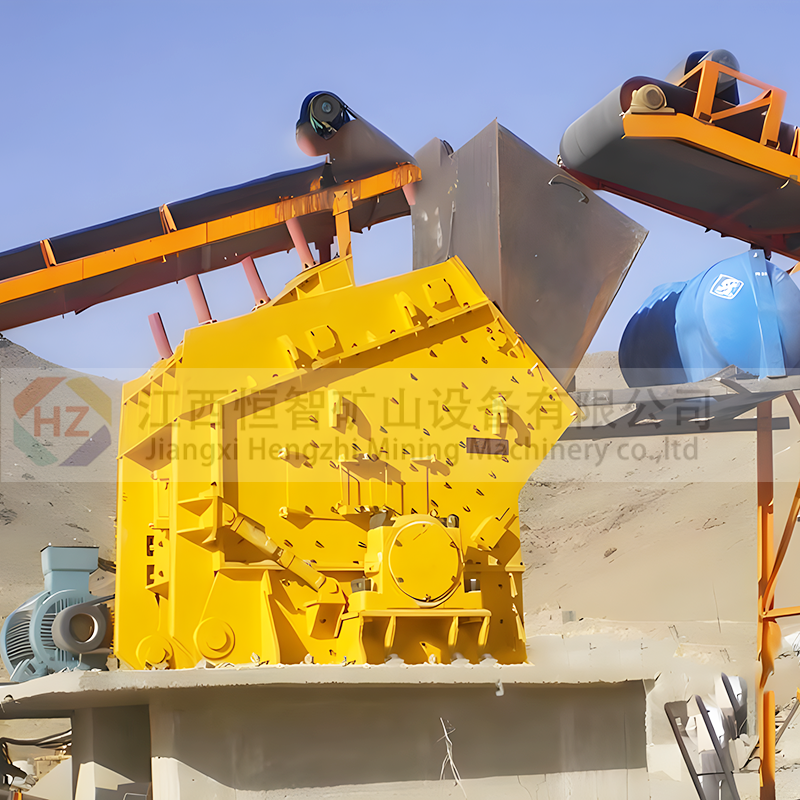

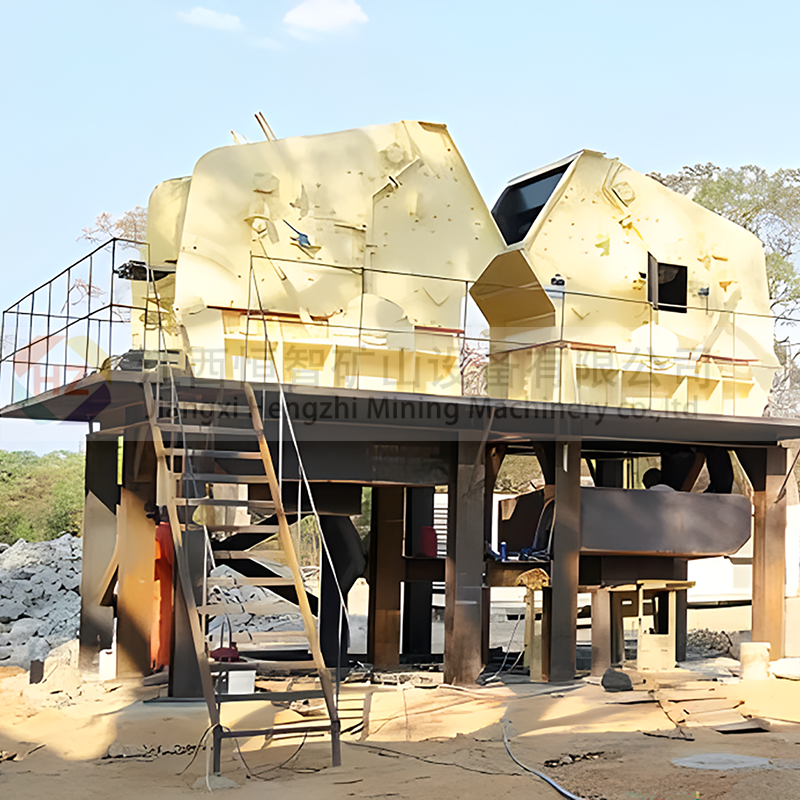

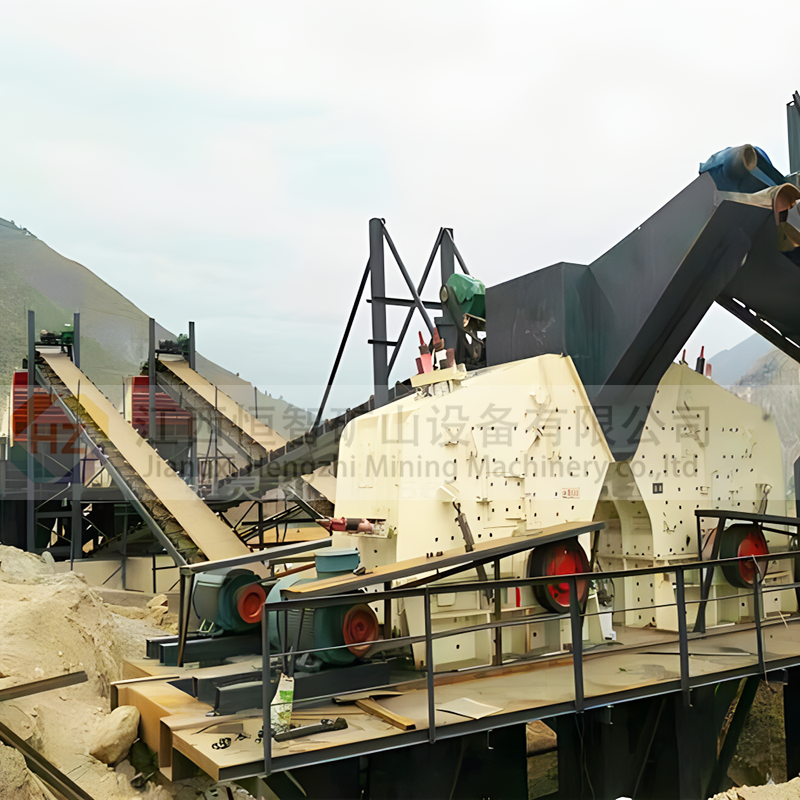

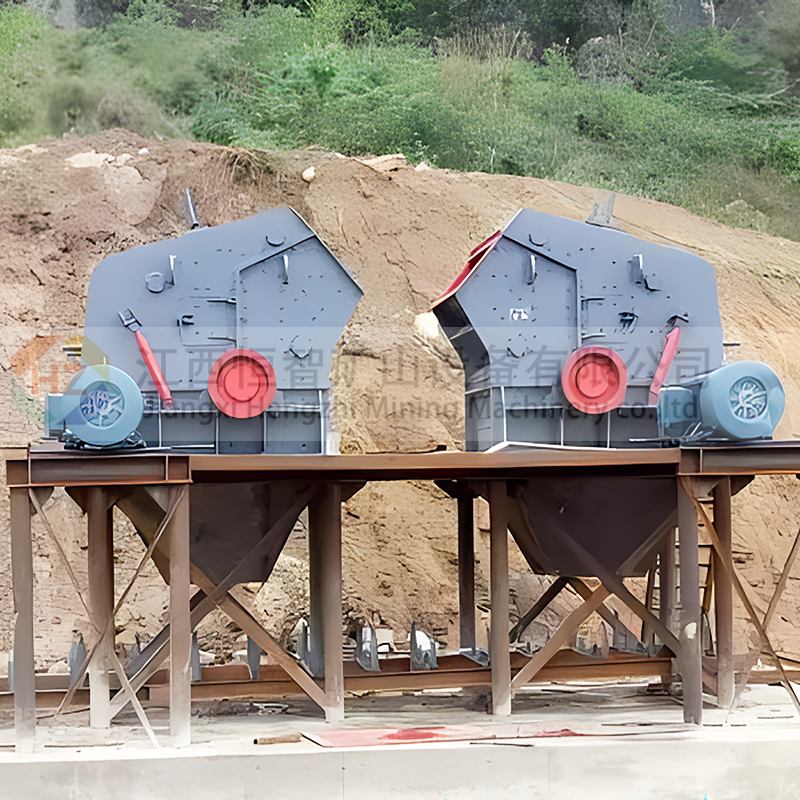

反击式破碎机又叫反击破,主要用于冶金、化工、建材、水电等经常需要搬迁作业的物料加工,特别是用于高速公路、铁路、水电工程等流动性石料的作业,可根据加工原料的种类,规模和成品物料要求的不同采用多种配置形式。
设备原理:
反击式破碎机工作原理图
反击式碎石机是一种利用冲击能来破碎物料的破碎机械,在电动机的带动下,转子高速旋转,物料进入板锤作用区时,与转子上的板锤撞击破碎,后又被抛向反击装置上再次破碎,然后又从反击衬板上弹回到板锤作用区重新破碎,此过程重复进行,物料由大到小进入一、二、三反击腔重复进行破碎,直到物料被破碎至所需粒度,由出料口排出。调整反击架与转子之间的间隙可达到改变物料出料粒度和物料形状的目的。
反击式破碎机性能特点:
1、进料口大、破碎腔高、适应物料硬度高、块度大、产品石粉少。
2、反击板与板锤间隙能方便调节、有效控制出料粒度、颗粒形状好。
3、反击破设备结构紧凑、机器刚性强、转子具有大的转动惯量。
4、高铬板锤、抗冲击、抗磨损、冲击力大。
5、反击式破碎机设备无键连接、检修方便、经济可靠。
设备主要型号及参数:
型号 | 规格 | 进料粒度(MM) | 处理能力(T/H) | 电机功率(KW) | 外形尺寸(MM) |
PF-1007 | φ1000*700 | 300 | 30-70 | 37-4P | 2330*1660*2300 |
PF-1010 | φ1000*1050 | 350 | 50-90 | 45-4P | 2370*1700*2390 |
PF-1210 | φ1250*1050 | 350 | 70-130 | 110-6P | 2680*2160*2800 |
PF-1214 | φ1250*1400 | 350 | 80-180 | 132-6P | 2650*2460*2800 |
PF-1315 | φ1320*1500 | 500 | 100-280 | 200-6P | 3180*2720*3120 |
PF-1320 | φ1300*2000 | 500 | 140-380 | 250-6P | 3220*3100*3120 |
PF-1520 | φ1500*2000 | 700 | 200-550 | 315-6P | 3960*3560*3330 |
PF-1820 | φ1800*2000 | 800 | 300-710 | 630-6P | 4400*3850*4000 |
