产品介绍：
液压跳汰机已普遍应用在采矿船和大型选厂上作为粗选设备使用。液压跳汰机具有很多优点，跳汰面积大、处理能力强。由于跳汰槽体呈扇形，有利于回收细级别物料。
矿石中待分离的矿物密度差越大，入选粒度范围越宽，对于含金砂矿，在给料粒度小于25㎜时，可以不分级入选，回收下限可达0.05㎜，对一般金属矿石，实行分级入选，可有效地改善分选指标并提高设备的处理能力。
工作原理：

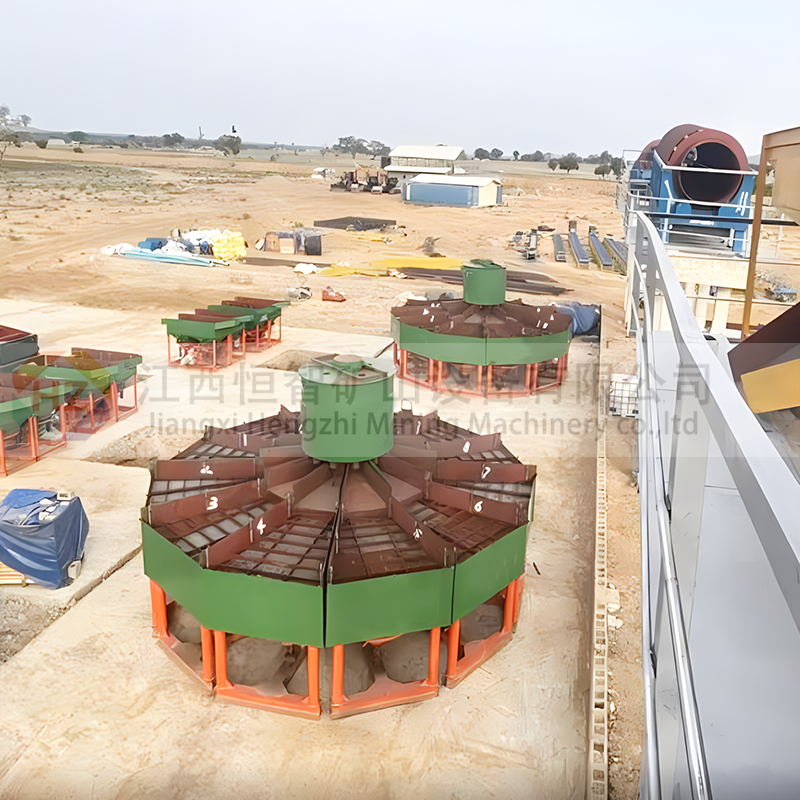

液压跳汰机是由驱动和槽体两部分组成。驱动为机械液压形式，动力由电机提供，通过变速机构，由减速器的输出轴带动凸轮转动，由凸轮推动每个主传动油缸的柱塞进行周期性往复运动，从而将电能转换成机械能，再转换成液压能。通过液压管路及各种阀件，驱动从动油缸运动，带动跳汰机的锥斗上下脉动。槽体部分为单元组合式，每个单位由三个跳汰室组成。每一个室内拟一台梯型跳汰机。根据处理量大小及设备的配置要求可以组成圆形，也可以组合成扇形。采用组合式的优点在于制造、运输、安装方便。
产品参数：
跳汰室数目 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
跳汰室总面积(m²) | 9.9 | 13.2 | 16.5 | 19.8 | 23.1 | 26.4 | 29.7 | 33 | 36.3 | 39.6 |
冲程系数 | 0.37 | 0.37 | 0.37 | 0.37 | 0.37 | 0.37 | 0.37 | 0.37 | 0.37 | 0.37 |
给矿粒度(mm) | ＜25 | ＜25 | ＜25 | ＜25 | ＜25 | ＜25 | ＜25 | ＜25 | ＜25 | ＜25 |
处理能力（t/h） | 50~75 | 66~100 | 78~125 | 100~150 | 116~175 | 132~197 | 150~220 | 166~245 | 182~270 | 200~300 |
主电动机功率(kw) | 5.5 | 7.5 | 7.5 | 7.5 | 11 | 11 | 11 | 15 | 15 | 15 |
液压泵站电动机功率(kw) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
