一：产品介绍
本系列产品，具有破碎比大、产品粒度均匀、结构简单、维修简便、运行费用经济等特点。常用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门。破碎压强度不大于350兆帕的物料，是成套破碎生产线中初线破碎的常用设备。

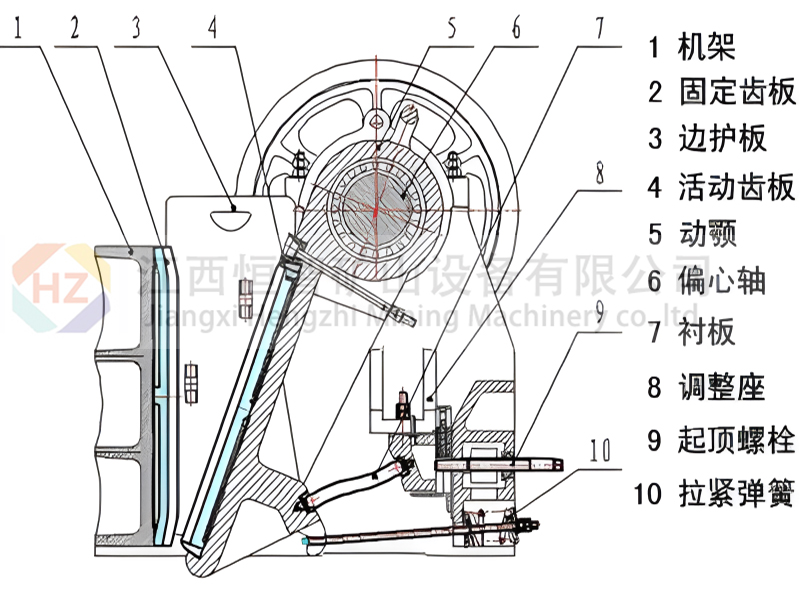

二：结构及工作原理
本机主要由机架、动鄂、偏心轴、鄂板、肘板等。电动机通过三角皮带传动偏心轴多使动鄂按照已调整好的轨迹进行运动)从而将破碎腔内的物料予以破碎。
机架系单个整体铸钢结构)或钢板焊接两种)在破碎左右的机架侧壁上多装有边护板)以减少机架壁磨损。
动鄂为一成型铸钢件，正面装有活动鄂板，其上部借偏心轴与滚动轴承悬挂在机架上，下部支承在衬板上，在偏心轴两端有飞轮和带槽的皮带槽轮。
肘板的另一端支承于调整座上，衬板除对动鄂起着支承作用外，在外来不能破碎的物料进入破碎腔内，机器荷载突增的情况下，起保险作用，却自身迅即断裂，从保护其他机件不受损伤。
调整座安装在机架两侧的滑槽内，并与调整垫片紧贴，当排料口需要进行调整时，用扳手将螺母顶紧，加入或减少调整垫片。调整座向前移，排料口即由大变小，反之，由小变大。
三：技术参数
型号 | *大入料粒度(mm) | 处理能力(t/h) | 偏心轴转速(r/min) | 电机功率 (KW) | 排料口调整范围(mm) | 重量（不含电机）(t) |
PE150*250 | 130 | 1-4 | 250 | 5.5-7.5 | 15-40 | 0.65 |
PE200*300 | 190 | 2-6 | 310 | 7.5 | 20-70 | 1.03 |
PE-250*400 | 210 | 5-20 | 300 | 15 | 20-80 | 2.8 |
PE-400*600 | 350 | 16-65 | 275 | 30 | 40-100 | 6.5 |
PE-500*750 | 450 | 45-100 | 275 | 55 | 50-100 | 10.1 |
PE-600*900 | 500 | 50-120 | 250 | 55-75 | 65-160 | 15.5 |
PE-750*1060 | 630 | 52-180 | 250 | 110 | 80-140 | 28 |
PE-800*1060 | 650 | 85-185 | 250 | 110 | 100-200 | 30 |
PE-870*1060 | 670 | 120-210 | 250 | 110 | 200-600 | 30.5 |
PE-900*1200 | 750 | 140-260 | 200 | 110-132 | 95-165 | 50 |
PE-1000*1200 | 850 | 160-300 | 200 | 110-132 | 195-265 | 51 |
PE-1200*1500 | 1020 | 300-600 | 180 | 160 | 150-300 | 100.9 |
PEX-100*600 | 80 | 3-10 | 300 | 7.5-4 | 10-30 | 1.1 |
PEX-150*750 | 120 | 8-22 | 330 | 22 | 25-60 | 4.9 |
PEX-250*1000 | 210 | 16-52 | 330 | 30-37 | 25-60 | 6.5 |
PEX-250*1200 | 210 | 20-60 | 330 | 37 | 25-60 | 7.7 |
PEX-300*1300 | 210 | 20-90 | 330 | 55 | 20-90 | 11 |
