球磨机概述
球磨机适用于粉磨各种矿石及其它物料，被广泛用于选矿，建材及化工等行业，可分为干式和湿式两种磨矿方式。根据排矿方式不同，可分格子型和溢流型两种。球磨机用途和使用范围：球磨机是物料被破碎之后，再进行粉碎的关键设备。它广泛应用于水泥，硅酸盐制品，新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业，对各种矿石和其它可磨性物料进行干式或湿式粉磨。

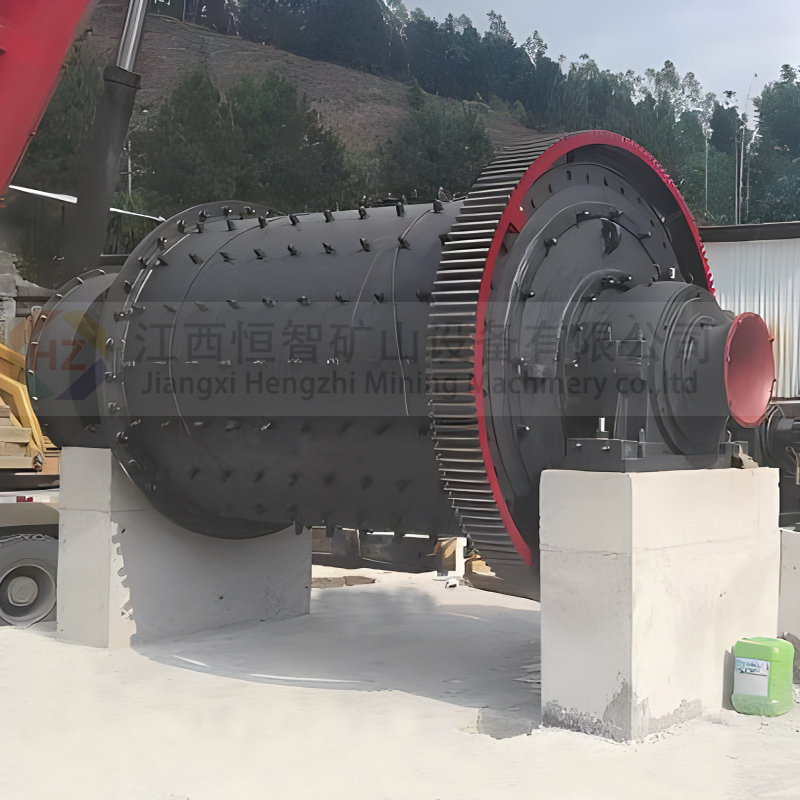

本机为卧式筒形旋转装置，外沿齿轮传动，两仓，格子型球磨机。物料由进料装置经入料中空轴螺旋均匀地进入磨仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。粉状物通过卸料箅板排出，完成粉磨作业。

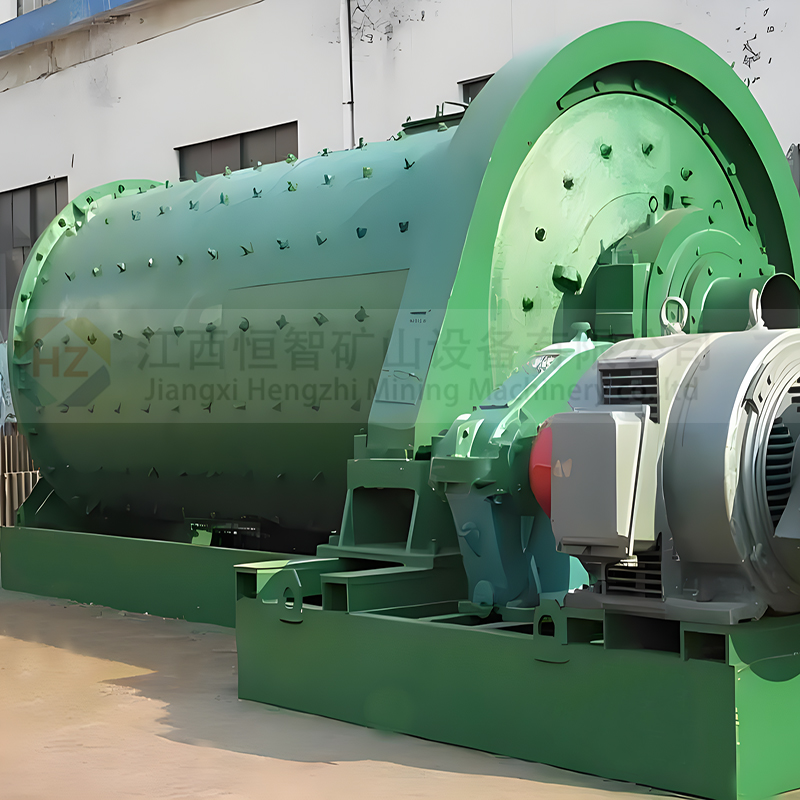

球磨机由给料部、出料部、回转部、传动部（减速机，小传动齿轮，电机，电控）等主要部分组成。中空轴采用铸钢件，内衬可拆换，回转大齿轮采用铸件滚齿加工，筒体内镶有耐磨衬板，具有良好的耐磨性。本机运转平稳，工作可靠。
主要技术参数表
型号 | 筒体转速 r/min | 钢球装载量/t | 给料粒度 mm | 处理能力 t/h | 功率 Kw | 外形尺寸L×W×H mm |
Φ900×1200 | 41.6 | ＜1.1 | 25 | 0.3~0.9 | 11 | 3843×1850×1400 |
Φ900×2100 | 41.6 | ＜1.8 | 25 | 0.6~1.5 | 15 | 4743×1850×1400 |
Φ900×3300 | 41.6 | ＜2.8 | 25 | 0.9~2.3 | 30 | 5943×1850×1400 |
Φ1200×2400 | 35.1 | ＜4.0 | 25 | 1.6~4.1 | 37 | 5540×2300×1850 |
Φ1200×2800 | 35.1 | ＜4.6 | 25 | 1.9~4.8 | 45 | 5940×2300×1850 |
Φ1200×3200 | 35.1 | ＜5.3 | 25 | 2.2~5.5 | 45 | 6340×2300×1850 |
Φ1200×4400 | 35.1 | ＜7.3 | 25 | 3.0~7.5 | 55 | 7540×2300×1850 |
Φ1300×2400 | 30.2 | ＜4.5 | 25 | 1.5~3.5 | 37 | 5035×2370×1880 |
Φ1300×2800 | 30.2 | ＜5.2 | 25 | 2.0~4.5 | 45 | 5435×2370×1880 |
Φ1300×3400 | 30.2 | ＜6.5 | 25 | 2.2~5.0 | 75 | 6035×2370×1880 |
Φ1500×2400 | 30.7 | ＜7.0 | 25 | 2.8~6.5 | 55 | 6830×2930×2060 |
Φ1500×3000 | 30.7 | ＜9.0 | 25 | 3.5~8.0 | 80 | 7430×2930×2060 |
Φ1500×3300 | 30.7 | ＜10.0 | 25 | 4.0~9.0 | 95 | 7730×2930×2060 |
Φ1500×3600 | 30.7 | ＜11.0 | 25 | 4.5~10.0 | 95 | 8030×2930×2060 |
Φ1500×4000 | 30.7 | ＜11.11 | 25 | 4.8~10.5 | 110 | 9030×2930×2060 |
Φ1500×4200 | 30.7 | ＜12.5 | 25 | 5.0~11.0 | 110 | 8630×2930×2060 |
Φ1500×4500 | 30.7 | ＜13.5 | 25 | 5.5~13.5 | 130 | 8930×2930×2060 |
Φ1500×5700 | 30.7 | ＜17.0 | 25 | 7.0~15.5 | 155 | 10130×2930×2060 |
Φ1500×6300 | 30.7 | ＜19.0 | 25 | 8.0~17.0 | 155 | 10730×2930×2060 |
Φ1830×3000 | 25.04 | ＜13.0 | 25 | 3.0~17.0 | 130 | 8456×3654×2250 |
Φ1830×3400 | 25.04 | ＜14.0 | 25 | 3.3~20.0 | 155 | 8856×3654×2250 |
Φ1830×3600 | 25.04 | ＜15.0 | 25 | 4.0~21.5 | 155 | 9056×3654×2250 |
Φ1830×4000 | 25.04 | ＜17.0 | 25 | 4.5~24 | 155 | 9456×3654×2250 |
Φ1830×4200 | 25.04 | ＜18.0 | 25 | 5.5~25.0 | 180 | 9656×3654×2250 |
Φ1830×4500 | 25.04 | ＜19.0 | 25 | 5.2~26.0 | 180 | 9856×3654×2250 |
Φ1830×5200 | 25.04 | ＜21.0 | 25 | 6.5~32.5 | 210 | 10040×3654×2250 |
Φ1830×5600 | 25.04 | ＜21.9 | 25 | 7~35 | 245 | 10956×3754×2250 |
Φ1830×6400 | 25.04 | ＜27.0 | 25 | 8.0~40.0 | 210 | 10220×3754×2250 |
Φ1830×7000 | 25.04 | ＜27.3 | 25 | 8.5~45.0 | 320 | 10820×3754×2250 |
Φ2100×2200 | 23.8 | ＜15.0 | 25 | 3.0~22.0 | 155 | 7775×4060×3400 |
Φ2100×3000 | 23.8 | ＜20.0 | 25 | 4.0~30.0 | 180 | 8475×4060×3400 |
Φ2100×3500 | 23.8 | ＜20.7 | 25 | 4.5~35.0 | 180 | 8820×4060×3400 |
Φ2100×3600 | 23.8 | ＜21.0 | 25 | 5.0~37.0 | 210 | 9225×4060×3400 |
Φ2100×4000 | 23.8 | ＜22.0 | 25 | 5.2~39.0 | 245 | 9475×4060×3400 |
Φ2100×4500 | 23.8 | ＜23.8 | 25 | 5.2~40.0 | 245 | 9975×4060×3400 |
Φ2100×5500 | 23.8 | ＜25 | 25 | 5.5~40.5 | 320 | 11135×4060×3400 |
Φ2100×6000 | 23.8 | ＜28.5 | 25 | 5.8~40.5 | 380 | 11965×4060×3400 |
Φ2400×3000 | 23.0 | ＜20 | 25 | 6~75 | 280 | 9170×5005×3970 |
Φ2400×3600 | 23.0 | ＜26.6 | 25 | 6.5~82 | 280 | 9770×5005×3970 |
Φ2400×4000 | 23.0 | ＜30 | 25 | 7.0~92 | 320 | 9966×5005×3970 |
Φ2400×4500 | 23.0 | ＜32.5 | 25 | 8~100 | 320 | 10575×5005×3970 |
Φ2400×6000 | 23 | ＜40 | 25 | 10~120 | 320 | 11175×5005×3970 |
Φ2700×2100 | 21.7 | ＜24 | 25 | 7~78 | 280 | 9962×5610×4500 |
Φ2700×2700 | 21.7 | ＜29 | 25 | 8~100 | 310 | 10562×5610×4500 |
Φ2700×3600 | 21.7 | ＜34 | 25 | 15~115 | 380 | 11162×5610×4500 |
Φ2700×4000 | 21.7 | ＜40 | 25 | 17.5~135 | 400 | 11175×5610×4500 |
Φ2700×4500 | 21.7 | ＜42 | 25 | 19～150 | 475 | 11829×5610×4500 |
Φ3200×3000 | 18.7 | ＜44 | 25 | 50~90 | 500 | 11000×7200×5700 |
