一、螺旋分级机介绍：

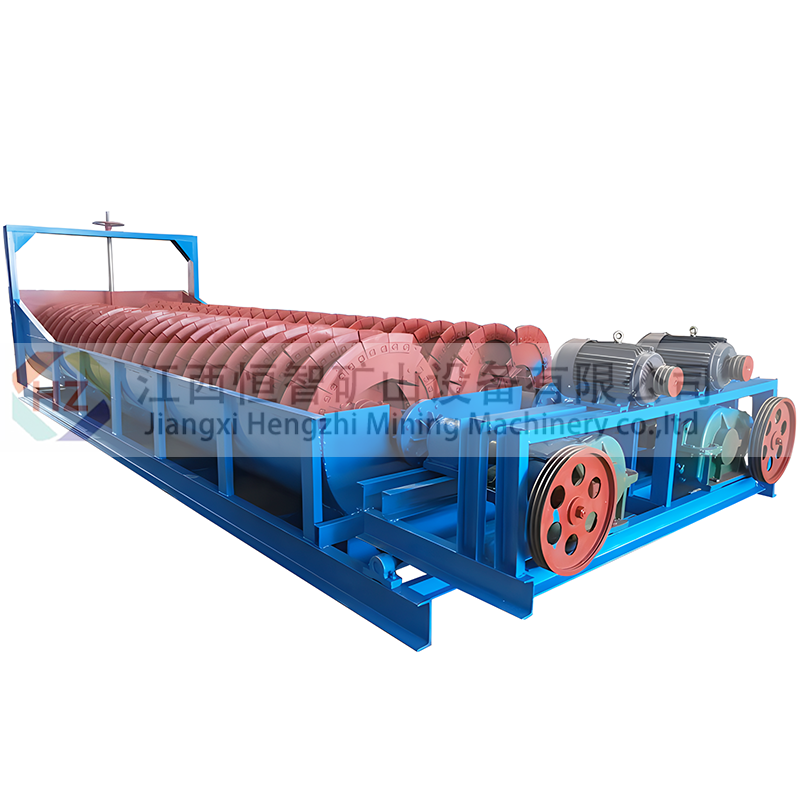

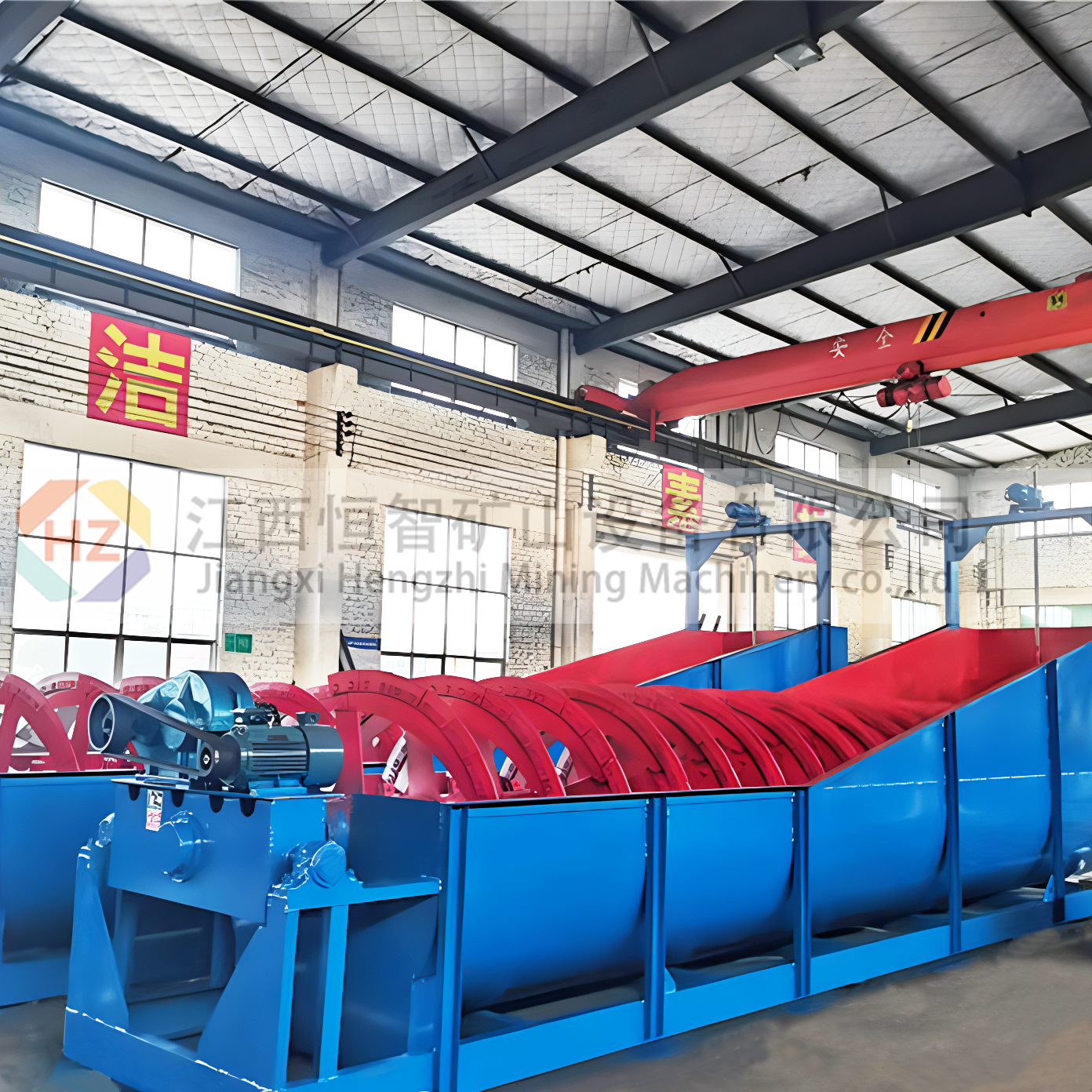

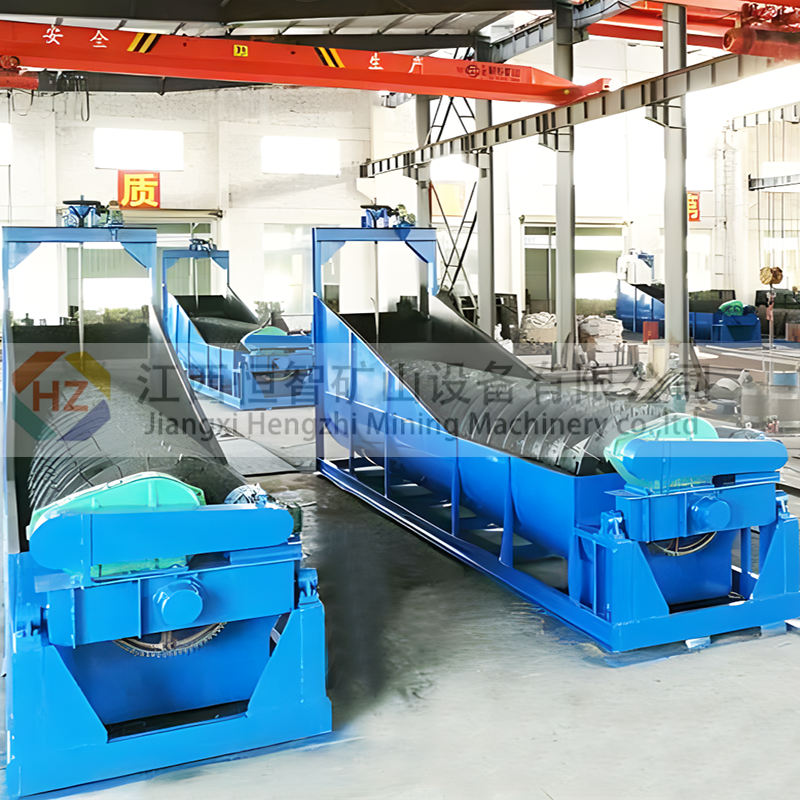

螺旋分级机在选矿厂用于同磨矿机组成闭路工作的分级机，需要有提升运输沉砂的机构。 根据运输沉砂机械的形式不同，机械分级机可分为螺旋分级机、耙式分级机和浮槽分级机等。其中螺旋分级机构造简单，操作方便，分级槽具有较大的倾斜角度，便于同磨矿机作自流连接，故应用较普遍。螺旋分级机的外形是一个矩形斜槽，槽底倾角为12°~18.5°，底部呈半圆形。槽内安装有1或2个纵长的轴，沿轴长连续地安置螺旋形叶片。借上端传动机构带动螺旋轴旋转。如为双螺旋，从上部来看螺旋叶片均是向外转动。矿浆由槽的旁侧给入。在槽的下部形成沉降分级面。粗颗粒沉到槽底然后被螺旋推向上方排出，在运输过程中并进行脱水。未及沉降的细颗被表层矿浆流携带经溢堰排出。分级液面的长度不大，液面可直接感受到螺旋叶片上的搅动作用，故适于粗级分级作用，分级粒度多在0.15mm以上。浸入式分级机的下端螺旋叶片完全浸入在液面以下，分级面积大而又平稳，适于细粒级分级，分级粒度在0.15mm以下。它的溢流生产率较高。此外还有一种低堰式螺旋分级机，其分级液面低于下端螺旋轴承，液面很小，搅动作用大，主要用于含泥砂石的洗矿。
二、螺旋分级机主要技术参数表：
类型 | 型号 | 螺旋直径(mm) | 螺旋转速 | 水槽 | 倾斜角度 | 生产能力 | 功率(Kw) | 重量 | |||
(r/min) | 长(mm) | 宽(mm) | 溢流量(m3) | 返砂量(m3) | 传动电机 | 提升电机 | (Kg) | ||||
高堰式单螺旋 | FLG-5 | 500 | 8.5-11.5 | 4500 | 555 | 14-18° | 32 | 143-261 | 1.1 | 0 | 1600 |
FLG-7 | 750 | 4.5-9.9 | 5500 | 830 | 14-18° | 65 | 256-564 | 3 | 0 | 2900 | |
FLG-10 | 1000 | 3.5-7.6 | 6500 | 1112 | 14-18° | 85 | 473-1026 | 5.5 | 0 | 4400 | |
FLG-12 | 1200 | 6 | 6500 | 1372 | 14-18° | 155 | 1170-1600 | 5.5 | 1.5 | 8800 | |
FLG-15 | 1500 | 2.5-6 | 8265 | 1664 | 14-18° | 235 | 1140-2740 | 7.5 | 2.2 | 11680 | |
FLG-20 | 2000 | 3.6-5.5 | 8400 | 2200 | 14-18° | 400 | 3890-5940 | 15 | 3 | 20450 | |
FLG-24 | 2400 | 3.64 | 9130 | 2600 | 14-18° | 580 | 6800 | 15 | 3 | 25650 | |
FLG-30 | 3000 | 3.2 | 12500 | 3200 | 14-18° | 890 | 11650 | 22 | 4 | 37000 | |
高堰式双螺旋 | 2FLG-12 | 1200 | 6 | 6500 | 2600 | 14-18° | 310 | 2340-3200 | 5.5*2 | 1.5*2 | 15840 |
2FLG-15 | 1500 | 2.5-6 | 8250 | 3200 | 14-18° | 470 | 2280-5480 | 7.2*2 | 2.2*2 | 22100 | |
2FLG-20 | 2000 | 3.6-5.5 | 8400 | 4280 | 14-18° | 800 | 7780-11880 | 15*2 | 3*2 | 36400 | |
2FLG-24 | 2400 | 3.67 | 9130 | 5100 | 14-18° | 1160 | 13600 | 30 | 3*2 | 45874 | |
2FLG-30 | 3000 | 3.2 | 12500 | 6300 | 14-18° | 1785 | 23300 | 45 | 4*2 | 73030 | |
